ZX自吸泵屬于離心泵的一種，其與普通離心泵的區別是具有自吸能力，出口安裝單向閥，工作時依靠電機帶動泵體內的葉輪高速旋轉，將泵內及進口管道的空氣抽掉，使之形成真空負壓狀態，從而將介質吸進泵內，實現自吸的作用?？梢詫⒌陀谒冒惭b面的液體通過進口管道吸進泵內，再通過出口管道輸送出去。在選型購買時。自吸泵技術參數、外形安裝尺寸及價格是重要的三點因素。
50ZX12.5-50技術參數
50ZX12.5-50自吸泵型號前面的50代表進出口口徑為50mm、ZX表示為自吸式離心泵、12.5代表額定流量12.5立方米每小時、50表示泵的額定揚程50米、自吸高度為5米，配用5.5KW功率電機。如果用戶要求吸程較高，還可以加裝真空輔裝置，做成吸程可達9米的高吸程自吸泵。應當注意的是，因?yàn)樽晕脜?shù)是使用清水測試而得出的，但在使用中會因?yàn)檩斔徒橘|(zhì)的粘度及管道損耗等原因，導致實際使用中流量、壓力參數減小。所以在選型的時候應當留有一些余量，尤其在工況要求揚程必須達到50米時，建議選大一個自吸泵型號，選擇50ZX15-60自吸離心泵使用。

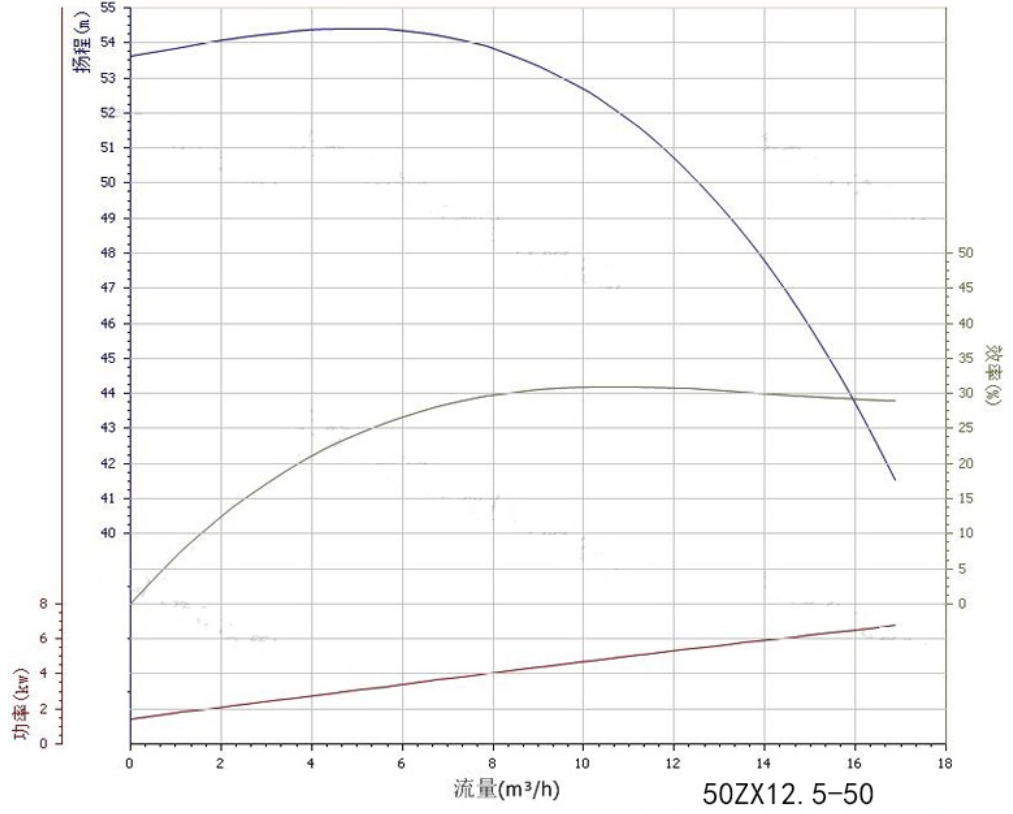

50ZX12.5-50自吸泵性能曲線圖

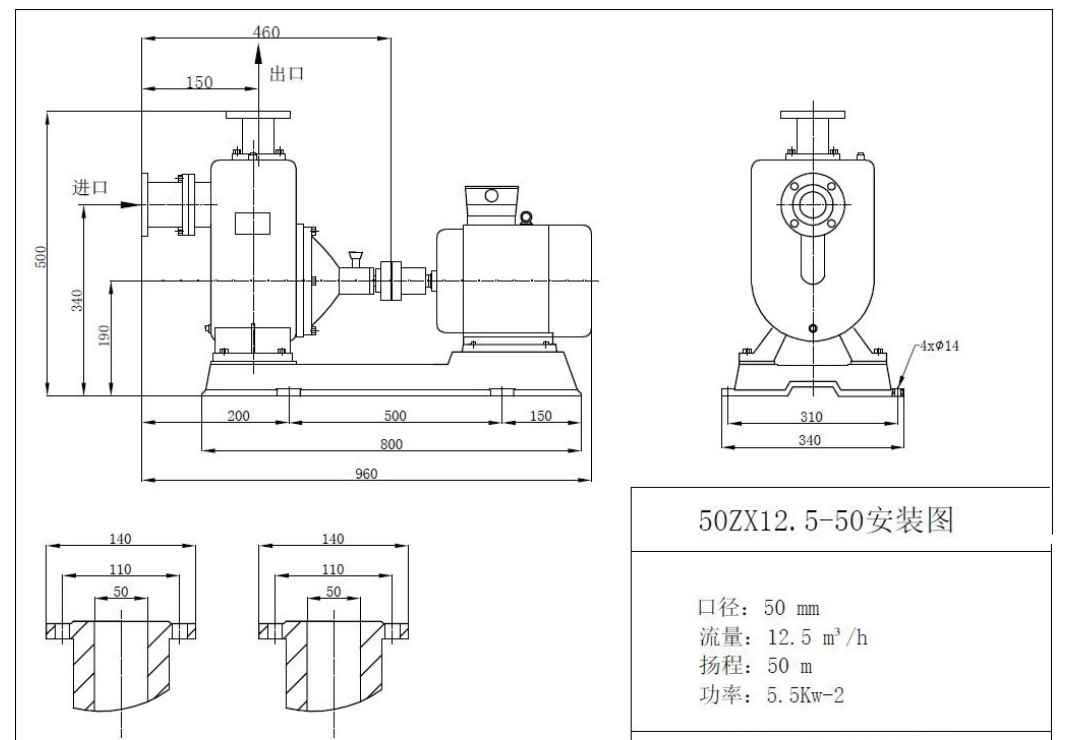

50ZX12.5-50自吸泵安裝尺寸
根據結構的不同，50ZX12.5-50自吸離心泵主要可分為帶聯軸器的分體式和電機與葉輪直接相連的直聯式兩種。
分體式50ZX12.5-50自吸泵電機與泵頭通過聯軸器相連固定在底座上，分體式自吸泵的優點是檢修時拆卸較為方便，只需將聯軸器斷開就可實現泵體和電機的分離，但整體結構較長，聯軸器對同心度的要求較高，如果同心度不好，在使用中容易出現較大的振動和噪音。
|
